Belden 9913 (A pedido por importación) Cable coaxial de transmisión inalámbrica de 50 ohmios (50 metros min) Precio con iva incluido
Compartir este producto
Descripción

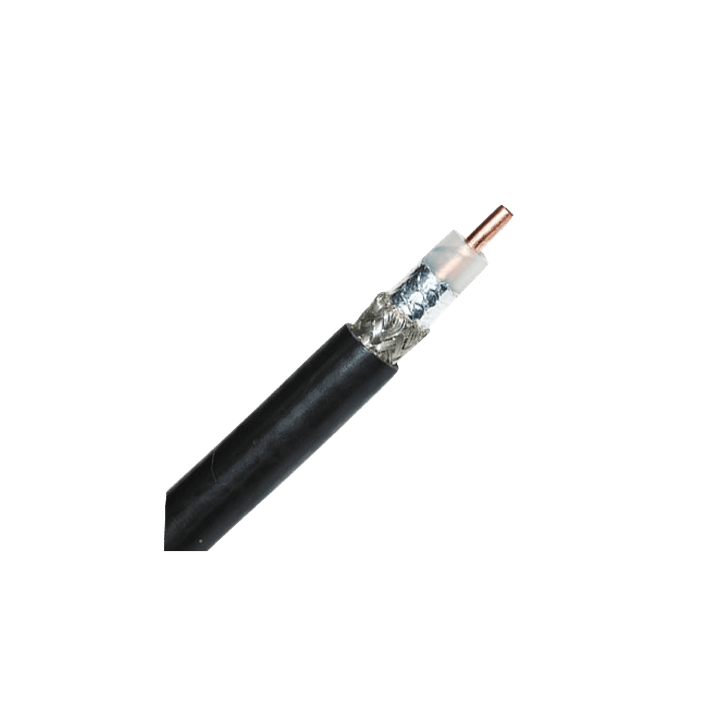

Cable coaxial de transmisión inalámbrica de 50 ohmios, RG-8, conductor de cobre desnudo sólido de 10 AWG, aislamiento de PE, blindaje de trenza de cobre estañado al 90 %, revestimiento de PVC. (Venta por metro)
Descripción del producto
Aplicaciones adecuadas | Comunicación inalámbrica punto a punto y punto a multipunto mediante antena; micrófonos inalámbricos, radios bidireccionales, radioaficionados, FM de baja potencia, GPS, RFID (identificación por radiofrecuencia) |
|---|
Detalles de construcción
Tipo RG | 8 |
|---|
CONDUCTOR
| Tamaño | Varamiento | Diámetro nominal | Material |
|---|---|---|---|
| calibre 10 AWG | Sólido | 0,108 pulgadas | BC - Cobre desnudo |
AISLAMIENTO
| Material | Diámetro nominal del aislamiento | Código de color | Notas |
|---|---|---|---|
| PE - Polietileno (semisólido) | 0,285 pulgadas (7,24 mm) | Blanco | Espiral de monofilamento de PE sólido alrededor del conductor. Tubo de PE sólido sobre monofilamento |
ESCUDO EXTERIOR
| Capa | Tipo de protección exterior | Material | Nombre comercial del material | Cobertura |
|---|---|---|---|---|
| 1 | Cinta | Tri-Laminado (Alum+Poli+Alum) | Duobond® II | 100% |
| 2 | Trenza | Cobre estañado (TC) | 90% |
CHAQUETA EXTERNA
| Material | Diámetro nominal |
|---|---|
| PVC - Cloruro de polivinilo | 0,405 pulgadas (10,3 mm) |
Diámetro total del cable (nominal) | 0,405 pulgadas (10,3 mm) |
|---|
Características eléctricas ATENUACIÓN
| Frecuencia | Atenuación nominal |
|---|---|
| 5 MHz | 0,4 dB/100 pies |
| 10 MHz | 0,5 dB/100 pies |
| 50 MHz | 1,0 dB/100 pies |
| 100 MHz | 1,4 dB/100 pies |
| 200 MHz | 1,8 dB/100 pies |
| 400 MHz | 2,6 dB/100 pies |
| 700 MHz | 3,6 dB/100 pies |
| 900 MHz | 4,1 dB/100 pies |
| 1000 MHz | 4,4 dB/100 pies |
POTENCIA NOMINAL
| Frecuencia | Potencia nominal máxima |
|---|---|
| 5 MHz | 4.021 W |
| 10 MHz | 3.217 O |
| 50 MHz | 1.609 W |
| 100 MHz | 1.149 W |
| 200 MHz | 894 W |
| 400 MHz | 619 W |
| 700 MHz | 447 W |
| 900 MHz | 393 W |
| 1.000 MHz | 366 W |
ELECTRICIDAD
| Director nominal DCR | Nom. Escudo exterior DCR | Capacitancia nominal del conductor al blindaje | Impedancia característica nominal | Velocidad nominal de la hélice. |
|---|---|---|---|---|
| 0,9 ohmios/1000 pies | 1,8 ohmios/1000 pies (5,9 ohmios/km) | 24,6 pF/pie (80,7 pF/m) | 50 ohmios | 84% |
VOLTAJE
| Voltaje |
|---|
| 600 V RMS |
Características mecánicas TEMPERATURA
| Operando |
|---|
| -30°C a +75°C |
RADIO DE DOBLAJE
| Instalación Mín. |
|---|
| 4 pulgadas (100 mm) |
Tensión de tracción máxima | 292 libras (132 kg) |
|---|---|
Peso del cable a granel | 97 libras/1000 pies |
Normas y cumplimiento
Adecuación ambiental | Interior (no vertical ni plenum), interior, aéreo: solo negro, cuando está sostenido por un cable mensajero |
|---|---|
Sostenibilidad | Propuesta 65 de California |
Cumplimiento de la RCP | Euroclase RCP: Eca; RCP Clase UKCA: Eca |
Cumplimiento de la Directiva Europea | Marca CE de la UE, Directiva de la UE 2015/863/UE (enmienda RoHS 2), REACH, Directiva de la UE 2011/65/UE (RoHS 2), Directiva de la UE 2012/19/UE (WEEE) |
Cumplimiento de la normativa del Reino Unido | Marca UKCA |
Cumplimiento de la región APAC | RoHS II de China (GB/T 26572-2011) |
Número de Pleno | 89913 |
Notas del producto
Notas | Se recomienda el uso de 7810R, 7810A, 9913F7 o 9914 para aplicaciones superiores a 1 GHz. |
|---|
Historia
Actualización y revisión | Número de revisión: 0.533 Fecha de revisión: 29-04-2024 |
|---|
Tiempo de importación entre 10-12 semanas
