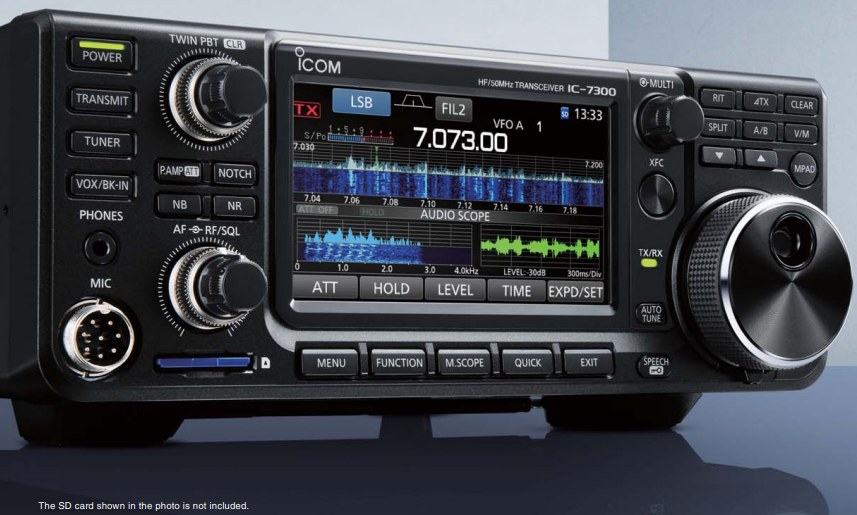

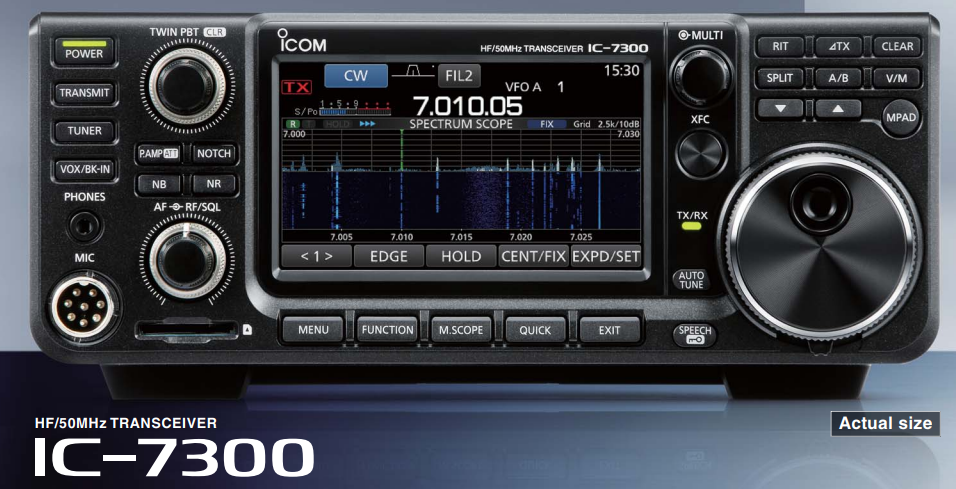

ICOM IC-7300 Transceptor HF/50MHz El innovador transceptor de alta frecuencia con osciloscopio de espectro en tiempo real de alto rendimiento Precio con iva incluido
Compartir este producto
Descripción

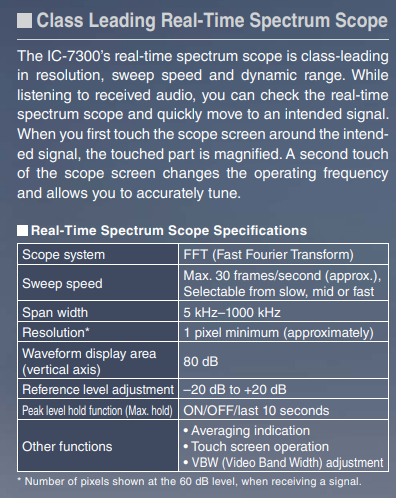

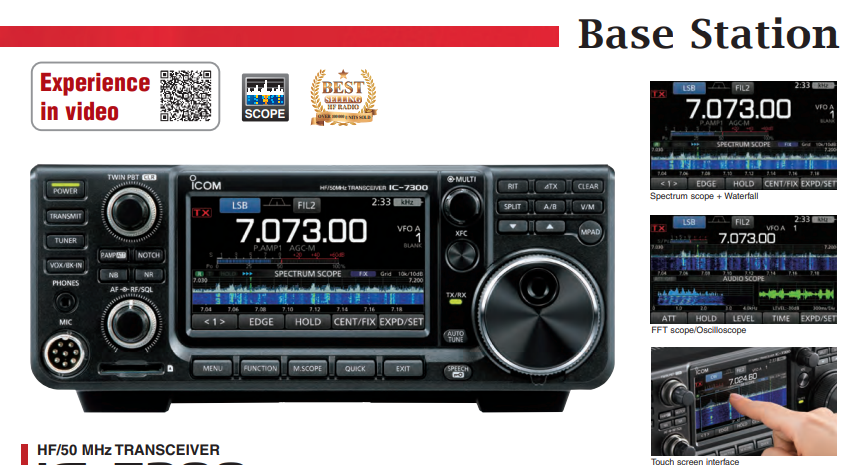

Osciloscopio de espectro en tiempo real líder en su clase
El osciloscopio de espectro en tiempo real del IC-7300 es líder en su clase en cuanto a resolución, velocidad de barrido y rango dinámico. Mientras escucha el audio recibido, puede verificar el osciloscopio de espectro en tiempo real y pasar rápidamente a la señal deseada. Cuando toca por primera vez la pantalla del osciloscopio alrededor de la señal deseada, la parte tocada se amplía. Un segundo toque en la pantalla del osciloscopio cambia la frecuencia de operación y le permite sintonizar con precisión.

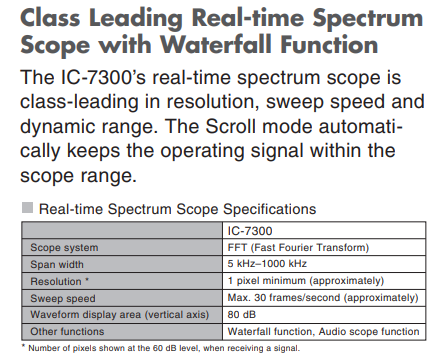

Especificaciones del osciloscopio de espectro en tiempo real
* Número de píxeles mostrados en el nivel de 60 dB, al recibir una señal.

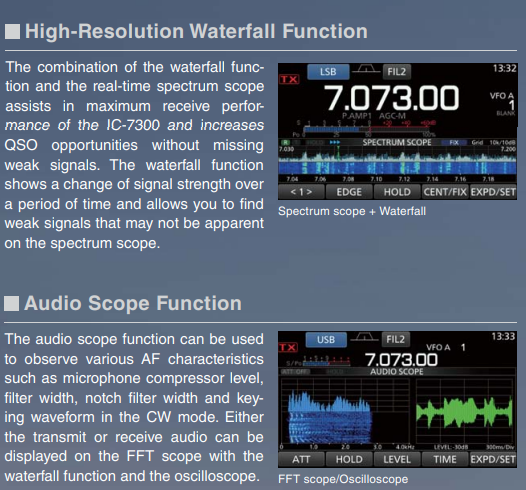

Función de cascada de alta resolución
La combinación de la función de cascada y el espectrómetro en tiempo real ayuda a obtener el máximo rendimiento de recepción del IC-7300 y aumenta las oportunidades de QSO sin perder señales débiles. La función de cascada muestra un cambio en la intensidad de la señal durante un período de tiempo y le permite encontrar señales débiles que pueden no ser evidentes en el espectrómetro.
El modo de desplazamiento mantiene automáticamente la señal operativa dentro del rango del espectrómetro.
Función de osciloscopio de audio
La función de osciloscopio de audio se puede utilizar para observar diversas características de AF, como el nivel del compresor del micrófono, el ancho del filtro, el ancho del filtro de muesca y la forma de onda de modulación en el modo CW. Tanto el audio de transmisión como el de recepción se pueden visualizar en el osciloscopio FFT con la función de cascada y el osciloscopio.

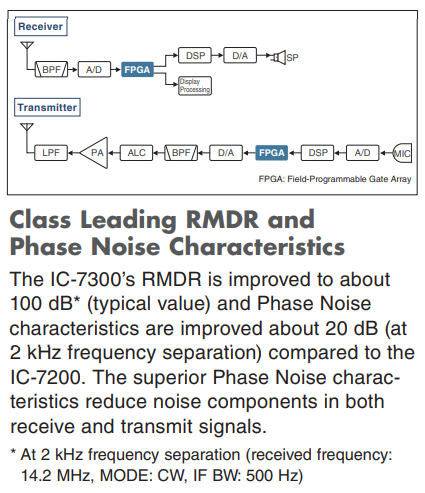

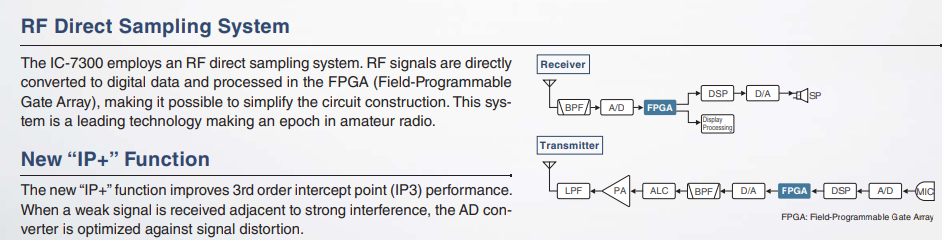

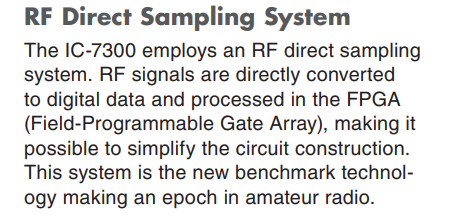

Sistema de muestreo directo por RF
El IC-7300 utiliza un sistema de muestreo directo de RF. Las señales de RF se convierten directamente en datos digitales y se procesan en el FPGA (Field-Programmable Gate Array), lo que permite simplificar la construcción del circuito. Este sistema es una tecnología líder que marca una época en la radioafición.
Nueva función “IP+”
La nueva función "IP+" mejora el rendimiento del punto de intercepción de tercer orden (IP3). Cuando se recibe una señal débil junto a una fuerte interferencia, el conversor AD se optimiza para evitar la distorsión de la señal.

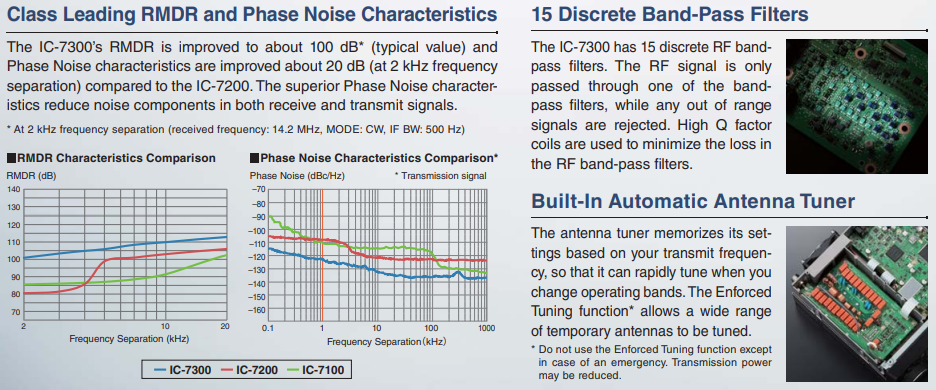

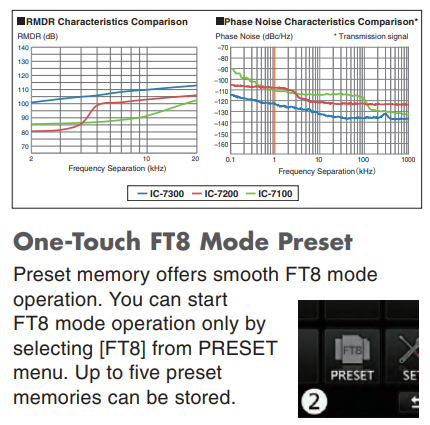

Características de ruido de fase y RMDR líderes en su clase
El RMDR del IC-7300 se ha mejorado a aproximadamente 100 dB* (valor típico) y las características de ruido de fase se han mejorado aproximadamente 20 dB (a una separación de frecuencia de 2 kHz) en comparación con el IC-7200. Las características superiores de ruido de fase reducen los componentes de ruido tanto en las señales de recepción como de transmisión.
*Con una separación de frecuencia de 2 kHz (frecuencia recibida: 14,2 MHz, MODO: CW, IF BW: 500 Hz)

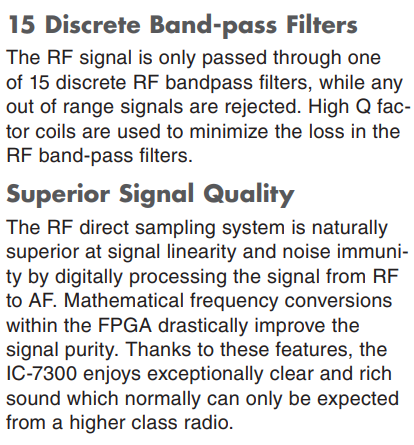

15 filtros de paso de banda discretos
Filtros de paso de banda
El IC-7300 tiene 15 filtros de paso de banda de RF discretos. La señal de RF solo pasa a través de uno de los filtros de paso de banda, mientras que cualquier señal fuera de rango se rechaza. Se utilizan bobinas de alto factor Q para minimizar la pérdida en los filtros de paso de banda de RF.
Filtros de paso de banda
Sintonizador de antena automático incorporado
Sintonizador de antena automático
El sintonizador de antena memoriza sus ajustes en función de la frecuencia de transmisión, de modo que puede sintonizar rápidamente cuando cambia de banda operativa. La función de sintonización forzada* permite sintonizar una amplia gama de antenas temporales.
* No utilice la función de sintonización forzada, excepto en caso de emergencia. La potencia de transmisión puede verse reducida.
Sintonizador de antena automático
Perilla multidial para un funcionamiento suave
La combinación del botón multidial y la pantalla táctil ofrece un funcionamiento rápido y fluido. Al presionar el botón multidial, los elementos del menú se muestran en el lado derecho de la pantalla. Puede seleccionar un elemento con solo tocar la pantalla y ajustar los niveles girando el botón multidial.

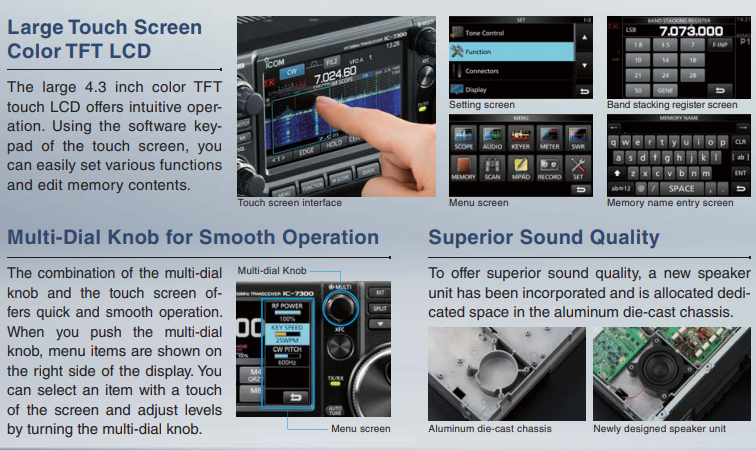

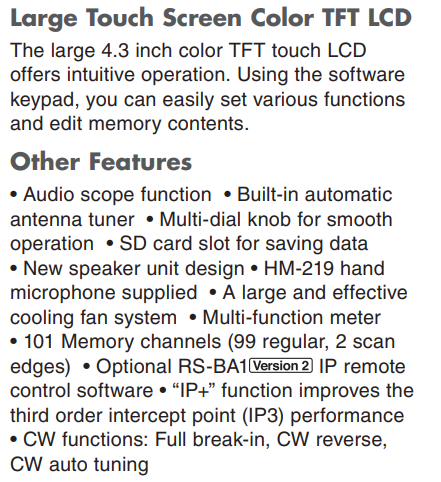

Pantalla táctil grande TFT LCD a color
Interfaz de pantalla táctil
La gran pantalla LCD táctil TFT a color de 4,3 pulgadas ofrece un manejo intuitivo. Mediante el teclado de software de la pantalla táctil, puede configurar fácilmente diversas funciones y editar el contenido de la memoria.
Interfaz de pantalla táctil
Preajuste del modo FT8 con un solo toque
La memoria preestablecida permite un funcionamiento fluido del modo FT8. Puede iniciar el funcionamiento del modo FT8 seleccionando [FT8] en el menú PRESET. Se pueden almacenar hasta cinco memorias preestablecidas.
Calidad de sonido superior
Para ofrecer una calidad de sonido superior, se ha incorporado una nueva unidad de altavoz y se le asigna un espacio dedicado en el chasis de aluminio fundido a presión.

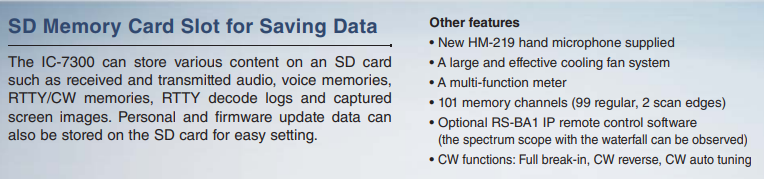

Ranura para tarjeta de memoria SD para guardar datos
Ranura para tarjeta de memoria SD (la tarjeta SD no está incluida).
El IC-7300 puede almacenar diversos contenidos en una tarjeta SD, como audio recibido y transmitido, memorias de voz, memorias RTTY/CW, registros de decodificación RTTY e imágenes de pantalla capturadas. Los datos personales y de actualización de firmware también se pueden almacenar en la tarjeta SD para facilitar la configuración.
Ranura para tarjeta de memoria SD (la tarjeta SD no está incluida).

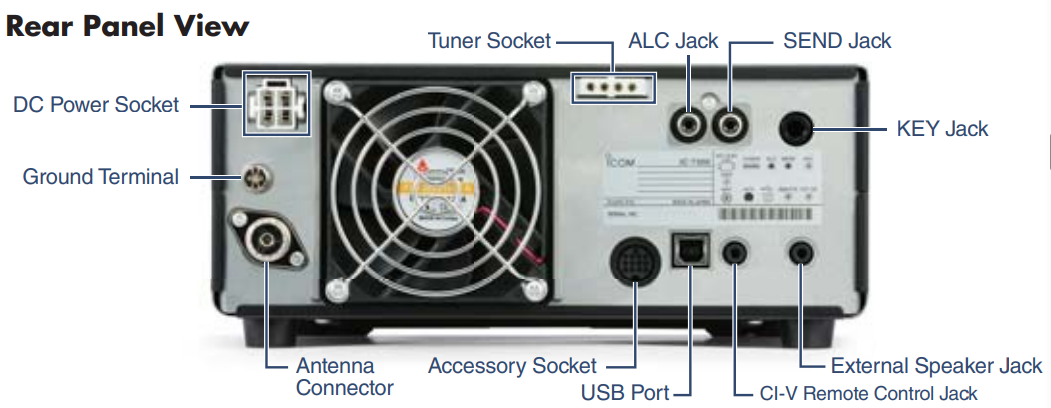

Vista del panel trasero

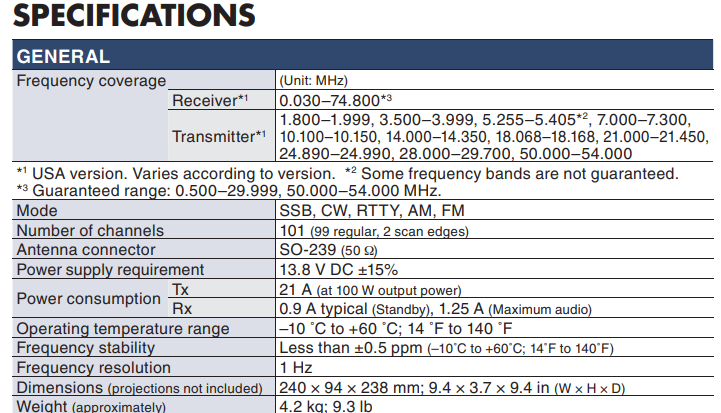

General
| Cobertura de frecuencia | Rx *1 | 0,030–74,800 MHz |
|---|---|---|
| Tx *1 | 1.800–1.999 MHz 3.500–3.999 MHz *1 Versión de EE. UU. Varía según la versión. | |
| Modo | Banda SSB, CW, RTTY, AM, FM | |
| Número de canales | 101 (99 regulares, 2 bordes escaneados) | |
| Conector de antena | SO-239 (50 Ω) | |
| Requisito de suministro de energía | 13,8 V CC ±15 % | |
| Consumo de energía | Tx | 21 A (a 100 W de potencia de salida) |
| Rx | 0,9 A típico (en espera), 1,25 A (audio máximo) | |
| Rango de temperatura de funcionamiento | –10 ˚C a +60 ˚C; 14°F a 140°F | |
| Estabilidad de frecuencia | Menos de ±0,5 ppm (–10 ˚C a +60 ˚C; 14 ˚F a 140 ˚F) | |
| Resolución de frecuencia | 1 Hz | |
| Dimensiones (An. × Al. × Pr.) (proyecciones no incluidas) | 240×94×238 mm; 9,4 × 3,7 × 9,4 pulgadas | |
| Peso (aproximadamente) | 4,2 kg; 9,3 libras | |

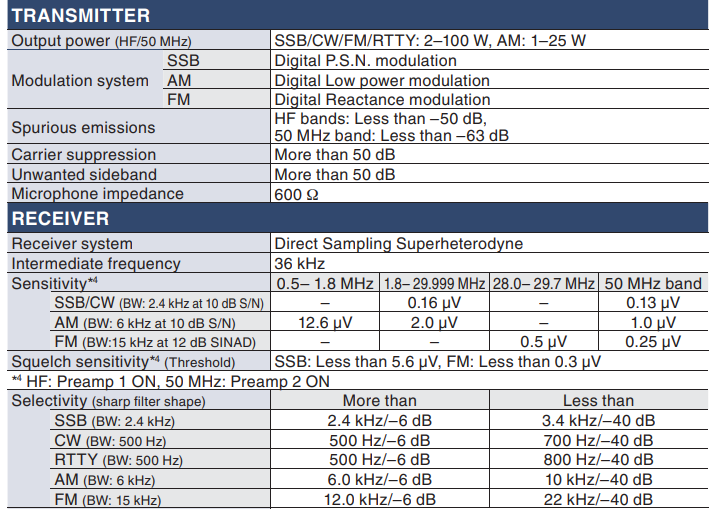

Transmisor
| Potencia de salida (HF/50 MHz) | Banda SSB/CW/FM/RTTY | 2–100 W |
|---|---|---|
| AM | 1–25 W | |
| Sistema de modulación | SSB | Modulación PSN digital |
| AM | Modulación digital de baja potencia | |
| FM | Modulación de reactancia digital | |
| Emisiones espurias | Menos de –50 dB (bandas de HF), Menos de –63 dB (banda de 50 MHz) | |
| Supresión de portadora | Más de 50dB | |
| Banda lateral no deseada | Más de 50dB | |
| Impedancia del micrófono | 600 Ω | |
Receptor
| Sistema receptor | Superheterodino de muestreo directo | |
|---|---|---|
| Frecuencia intermedia | 36 kHz | |
| Sensibilidad | Banda SSB/CW | (BW: 2,4 kHz a 10 dB S/N) 1,8–29,999 MHz 0,16 μV (Preamplificador 1 ENCENDIDO) 50 MHz 0,13 μV (Preamplificador 2 ENCENDIDO) |
| SOY | (BW: 6 kHz a 10 dB S/N） 0,5–1,8 MHz 12,6 μV (Preamplificador 1 ENCENDIDO) 1,8–29,999 MHz 2,0 μV (Preamplificador 1 ENCENDIDO) 50 MHz 1,0 μV (Preamplificador 2 ENCENDIDO) | |
| FM | (BW: 15 kHz a 12 dB SINAD) 28,0–29,7 MHz 0,5 μV (Preamplificador 1 ENCENDIDO) 50 MHz 0,25 μV (Preamplificador 2 ENCENDIDO) | |
| Sensibilidad del silenciador (umbral) | SSB | Menos de 5,6 μV |
| FM | Menos de 0,3 μV (HF: Preamplificador 1 ENCENDIDO, 50 MHz: Preamplificador 2 ENCENDIDO) | |
| Selectividad (filtro de forma nítida) | SSB | (BW: 2,4 kHz) Más de 2,4 kHz / –6 dB Menos de 3,4 kHz / –40 dB |
| En sentido contrario | (BW: 500 Hz) Más de 500 Hz / –6 dB Menos de 700 Hz / –40 dB | |
| RTTY | (BW: 500 Hz) Más de 500 Hz / –6 dB Menos de 800 Hz / –40 dB | |
| SOY | (BW: 6 kHz) Más de 6,0 kHz / –6 dB Menos de 10,0 kHz / –40 dB | |
| FM | (BW: 15 kHz) Más de 12,0 kHz / –6 dB Menos de 22 kHz / –40 dB | |
| Relación de rechazo de imágenes y señales espurias | alta frecuencia | Más de 70 dB 50 MHz: Más de 70 dB (excepto aliasing de ADC) |
| Potencia de salida de audio | Más de 2,5 W (con una distorsión del 10 % y una carga de 8 Ω, 1 kHz) | |

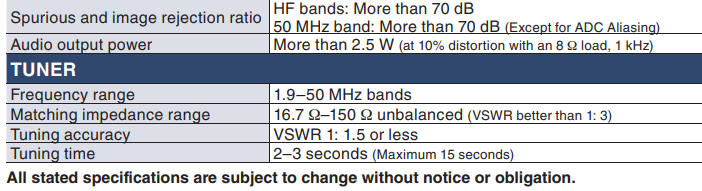

Sintonizador
| Rango de frecuencia | Bandas de 1,9 a 50 MHz |
|---|---|
| Rango de impedancia correspondiente | 16,7 Ω–150 Ω desequilibrado (VSWR mejor que 1:3) |
| Precisión de afinación | VSWR 1: 1,5 o menos |
| Tiempo de afinación | 2–3 segundos (máximo 15 segundos) |
Todas las especificaciones indicadas están sujetas a cambios sin previo aviso ni obligación.

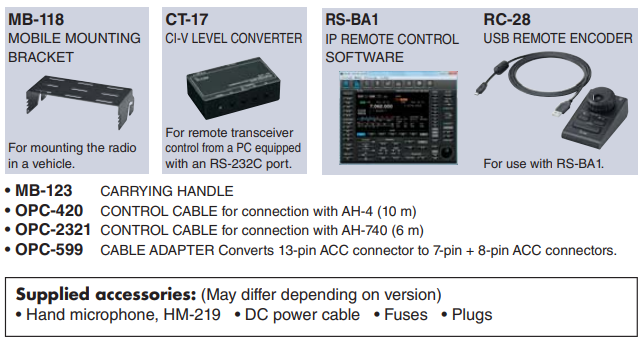

Accesorios suministrados (pueden variar según la versión)
・ Micrófono de mano, HM-219
・ Cable de alimentación de CC
・ Fusibles
・ Enchufes
