Radio aire-tierra de montaje en panel
El radio de montaje en panel A220B de Icom es muy popular entre pilotos experimentales y de deportes ligeros. Este transceptor tierra-aire puede trabajar tanto en frecuencias de 8.33 kHz como en frecuencias de 25 kHz. Cuenta con la pantalla OLED (diodo orgánico emisor de luz) más brillante del mercado, que ofrece muchas ventajas en cuanto a brillo, viveza, alto contraste, amplio ángulo de visión y tiempo de respuesta en comparación con una pantalla convencional. El A220B también incorpora un intercomunicador de dos estaciones, compatible con 12 ó 24 voltios, silenciador automático y función de memoria GPS.
Rango de Frecuencia:
Tx / Rx: 118.000 - 136.975 MHz
Características:
Nueva pantalla OLED (Organic Light- Emitting Diode) que permite una mejor visión de los caracteres.
- 25 W PEP (Potencia Envolvente de Pico).
- 20 canales de memoria regulares.
- 50 canales de memoria divididos en 5 grupos de 10.
- Scan de canales meteorológicos.
- Botón para acceso a canal de emergencia (121.5 MHz).
- Temporizador de transmisión (T.O.T).
- Función de intercomunicador entre el piloto y el copiloto (requiere diadema opcional).
- Capacidad de conectar antena receptora de GPS (opcional).
- 8 W portadora continua.
- Fabricado en ambiente ISO 9001:2008
- Aprobado por la FCC.
- Conector para antena BNC hembra.
Incluye: Kit MB-53 que incluye: bocina, micrófono, bracket, y arnés de conexión.
Dimensiones: 160 x 34 x 271 mm.
Peso: 1 kg.
El OLED (diodo orgánico emisor de luz) emite luz por sí mismo, por lo que no necesita retroiluminación. Proporciona un mayor contraste, un ángulo de visión más amplio de casi 180 grados y un tiempo de respuesta más rápido que una pantalla LCD convencional. La pantalla del IC-A220B tiene una amplia zona activa, lo que permite maximizar las frecuencias de funcionamiento en la pantalla, mientras que el estado de funcionamiento se puede mostrar tanto en la parte superior como en la inferior de la pantalla.
Cuando se requiere una mayor versatilidad, el montaje en panel A220B dispone tanto de una estación base como de una opción móvil.
Estas configuraciones son perfectas para el apoyo al personal de tierra y las comunicaciones de la torre de control.
El IC-A220B tiene botones grandes en el panel frontal. El botón de conmutación FLIP-FLOP (intercambio de frecuencias) de uso más frecuente está diseñado lo suficientemente grande como para ser pulsado con facilidad. Todos los botones y mandos están iluminados con luz de fondo blanca pura, del mismo color que la pantalla OLED.
La sensibilidad del silenciador se ajusta automáticamente en función del nivel de ruido para eliminar los molestos ruidos de fondo y las señales no deseadas.
El squelch automático y manual, incluido el nivel de squelch, se puede ajustar rápidamente con el botón de volumen. La función de prueba de squelch abre temporalmente el squelch y permite monitorizar señales.
Cuando se conecta a un receptor GPS externo* equipado con una base de datos de frecuencias de aeropuertos, los datos de frecuencias como aeropuertos cercanos pueden ser transferidos y estar disponibles en el IC-A220B.
* Pregunte a su distribuidor por los detalles del receptor GPS disponible.
La función de atenuación automática ajusta el brillo de la retroiluminación de la pantalla y las teclas. El sensor de luz de alta sensibilidad del ICA220B cubre un amplio rango de iluminación.
Mediante la conexión a un sistema de control de dimmer externo en la aeronave, la función de dimmer del ICA220B se puede vincular con el nivel de dimmer de la aeronave.
El IC-A220B incorpora una función de intercomunicador activada por voz que permite al piloto hablar con el copiloto a través de los auriculares. El IC-A220B tiene funciones ajustables de nivel de audio y control de silenciamiento.
Puede controlar a distancia los conmutadores FLIP-FLOP (intercambio de frecuencias), de intercomunicación y de rellamada a través del conector del panel trasero.
El IC-A220B permite cambiar entre pasos de frecuencia de 8,33 kHz y 25 kHz en el modo menú.* El uso de una separación de canales de 8,33 kHz puede estar prohibido según el país.
El IC-A220B dispone de 20 canales de memoria y 20 canales de memoria histórica respectivamente. Los canales de memoria utilizados con frecuencia se pueden recuperar instantáneamente. Los canales de memoria de grupo están organizados en 10 canales de memoria por cinco grupos (total 50 canales). La función de escaneo de canales meteorológicos busca señales de canales meteorológicos.
- Funciones de doble reloj y reloj prioritario
- Acceso mediante una pulsación a la frecuencia de emergencia de 121,5 MHz
- Función de tono lateral para controlar la voz con auriculares
- La función ANL (limitador automático de ruido) reduce el ruido de tipo pulsante
- Capacidad de control remoto
- Capacidad de programación en PC
- Bloqueo de la esfera y del panel
- Temporizador
- Conector D-SUB de 25 patillas y patillas de zócalo compatibles con MIL-Spec M39029/63-368
- La altura reducida de 33 mm (1,3 pulgadas) permite instalarlo en un espacio de panel limitado
- Dos tipos de menú: menú de ajustes y menú de configuración
- Compatible con sistemas eléctricos de 13,8 V y 27,5 V
| Gama de frecuencias | TX/RX | Separación de 8,33 kHz | 118,000-136,992 MHz |
|---|
| Separación de 25 kHz | 118,000-136,975 MHz |
|---|
| RX | Canal meteorológico | 161,650-163,275 MHz |
|---|
| Separación de frecuencias | 8,33 kHz / 25 kHz |
|---|
| Modo | AM (6K00A3E, 5K60A3E) |
|---|
| Estabilidad de la frecuencia | ±5 ppm |
|---|
| Temperatura de funcionamiento | -20˚C a +55˚C; -4˚F a +131˚F |
|---|
| Impedancia de la antena | 50 Ω |
|---|
| Número de canales de memoria | 20 normal, 50 memoria de grupo, 10 GPS, 20 historial, 10 tiempo |
|---|
| Necesidad de suministro de energía | 13,8 V/27,5 V CC (masa negativa) |
|---|
Dimensiones (An × Al × Pr,
proyecciones no incluidas) | 160 × 34 × 271 mm;
6,3 × 1,34 × 10,67 pulg. |
|---|
| Peso (aproximadamente) | 1,0 kg; 2,2 lb |
|---|
Transmisor
| Potencia de salida | 8 W (potencia portadora) |
|---|
| Emisión espuria | -60 dBc |
|---|
| Limitación de la modulación | 70% (Máximo 98%) |
|---|
| Impedancia del micrófono | 600Ω |
|---|
Receptor
| Frecuencias intermedias | 38,85 MHz/450 kHz (1ª/2ª) |
|---|
| Sensibilidad | AM (6 dB S/N) | Inferior a 2μV |
|---|
| FM (12 dB SINAD) | Inferior a 1,4μV |
|---|
| Selectividad | Separación de 25 kHz | ±3 kHz/±22 kHz (6 dB/60 dB) |
|---|
| Separación de 8,33 kHz | ±2,778 kHz/±7,37 kHz (6 dB/60 dB) |
|---|
| Respuesta falsa | Más de 74 dBμ |
|---|
| Potencia de salida de audio | SP externo | 5 W con una carga de 4 Ω |
|---|
| Auriculares | 60 mW con una carga de 500 Ω |
|---|
Especificaciones militares estadounidenses aplicables
| Estándar | MIL-810 G |
|---|
| Método | Procedimiento |
| Baja temperatura | 502.5 | I,II |
|---|
| Choque de temperatura | 503.5 | I-C |
|---|
| Radiación solar | 505.5 | I |
|---|
| Humedad | 507.5 | II |
|---|
| Vibración | 514.6 | I |
|---|
| Shock | 516.6 | I |
|---|
También cumple con el equivalente MIL-STD-810-C, -D -E y -F.
Rango de Frecuencia:
Tx / Rx: 118.000 - 136.975 MHz
Características:
Nueva pantalla OLED (Organic Light- Emitting Diode) que permite una mejor visión de los caracteres.
25 W PEP (Potencia Envolvente de Pico).
20 canales de memoria regulares.
50 canales de memoria divididos en 5 grupos de 10.
Scan de canales meteorológicos.
Botón para acceso a canal de emergencia (121.5 MHz).
Temporizador de transmisión (TOT).
Función de intercomunicador entre el piloto y el copiloto (requiere diadema opcional).
Capacidad de conectar antena receptora de GPS (opcional).
8 W portadora continua.
Fabricado en ambiente ISO 9001:2008
Aprobado por la FCC.Conector para antena externa PL259 hembra.

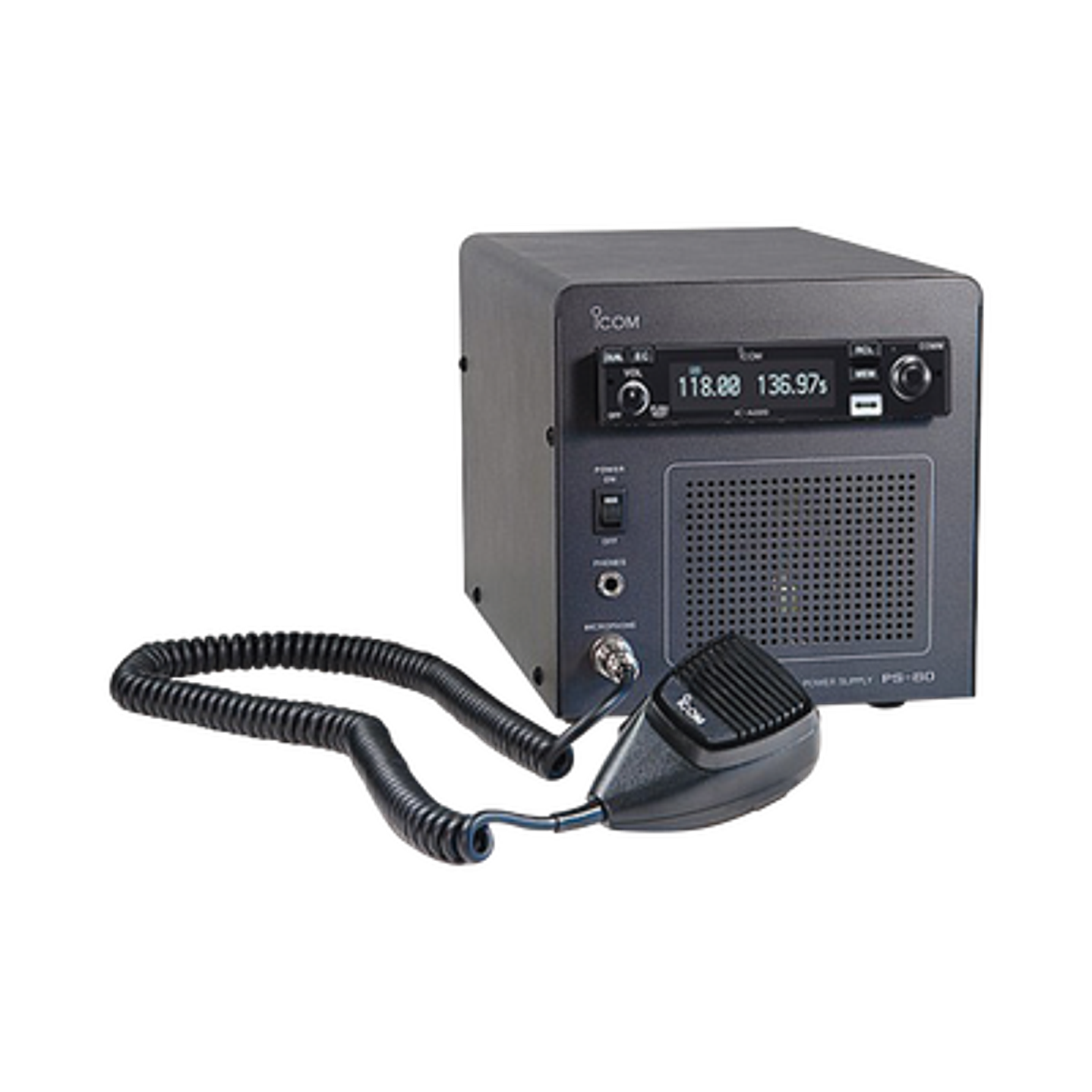

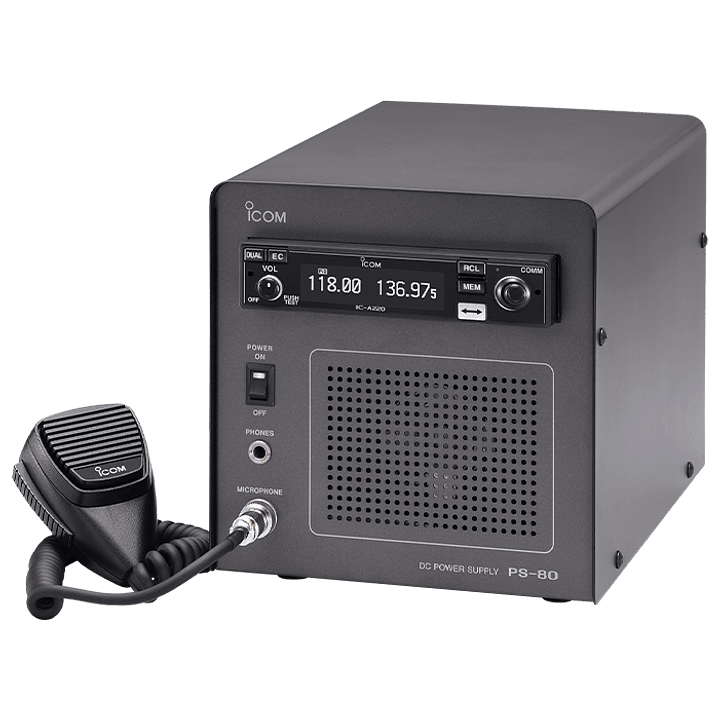

Incluye:Bracket para montaje
Fuente de poder PS-80
Manual de instrucciones.
