Visibilidad mejorada con LCD de fondo negro con alto contraste y amplio ángulo de visión

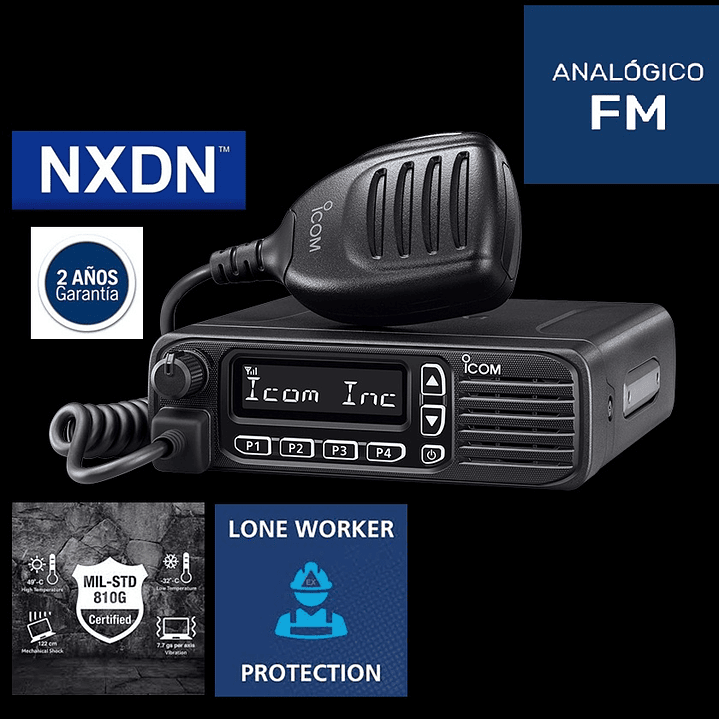

La serie IC-F5130D/F6130D es una radio móvil IDAS™ simple de un solo cuerpo que utiliza la última plataforma de diseño de Icom y visibilidad mejorada con una pantalla LCD de fondo negro de alto contraste y amplio ángulo de visión.
Interfaz de entrada/salida para dispositivos externos con cable accesorio D-SUB opcional
El cable conector ACC puede conectar varios equipos externos al transceptor. Es posible operar equipos externos a través del transceptor o operar el transceptor desde el equipo externo. La transferencia de datos por aire, como ubicación GPS, códigos de barras o datos de telemetría, está disponible. El control remoto por transceptor puede mejorar la eficiencia de las operaciones.
Operación en modo dual: modo digital IDAS™ y modo FM analógico
La serie IC-F5130D admite el modo analógico, el modo convencional multisitio digital IDAS™ y el modo troncalizado de sitio único digital IDAS™. Y es posible migrar de Analógico a Digital de acuerdo con los requisitos del usuario final.
Funciones seguras para operadores de transceptores
Con la serie IC-F5130D, es posible confirmar la seguridad del operador del transceptor. Si no hay operación del transceptor, la función de trabajador solitario emite una alerta e indica la operación. Además, si la operación aún no se realiza, la transmisión se puede iniciar a la fuerza para comprobar el sonido en el área circundante y el estado del operador. Y la contraseña de encendido, el codificador de voz digital, etc. están disponibles en la serie IC-F5130D para proteger la comunicación confidencial.
Características generales
- Versiones de UHF2 400 a 520 MHz
- Potencia de salida RF 50 W/45 W para EE. UU. y EXP, 25 W para EXP
- 128 Canales / 8 Zonas
- LCD de fondo negro de alto contraste y amplio ángulo de visión
- Pantalla alfanumérica de ocho caracteres
- Altavoz frontal de 4 W (típico)
- MIL-STD-810 G choque, vibración, temperatura y más
- Capacidad de memorias de marcación automática DTMF
- Acción del soporte del micrófono programable
- Cuatro botones programables
- Visualización de posición GPS y envío de GPS con sincronización automática (se requiere GPS externo)
Modo operativo
- NXDN™ convencional
- Canalización de un solo sitio tipo D NXDN™
- Transmisión simultánea de NXDN™
- Red convencional sobre IP multisitio NXDN™
- Modo analógico
Funciones Digitales (Voz y Datos)
- ID PTT y ANI
- Over-the-Air Alias (OAA) muestra el nombre de la persona que llama sin programación
- Llamada individual, grupal y general
- Entrada tardía para llamada grupal
- Llamada de estado y llamada de sondeo
- mensajes de datos cortos
- Llamada de alerta
- Comprobación de radio (solo RX)
- Registro de llamadas
- Temporizador de respuesta
Funciones analógicas
- Tono CTCSS y DTCS
- 2 tonos y 5 tonos
- funciones del CDM; PTT ID, Emergencia (TX/RX), Comprobación de radio (RX), Aturdimiento (RX), Reanimación (RX)
- Transmisión de ID BIIS PTT
Seguridad y protección
- Codificador de voz digital
- Llamada de emergencia y trabajador solitario
- Monitor remoto (RX)
- Matar, aturdir y revivir por radio (RX)
- Contraseña de encendido
Funciones de escaneo
- Hasta 17 listas de escaneo programables
- La exploración prioritaria monitorea uno o dos canales prioritarios mientras explora canales no prioritarios
- El escaneo de votación selecciona automáticamente el sitio repetidor óptimo
Características de hardware
- Conexión del receptor GPS con cable ACC opcional
- Conector D-SUB opcional, OPC-2078/OPC-1939, para PTT externo, canal, bocina, interruptor de encendido y control de atenuación, según programación
- Capacidad Bluetooth® con UT-137A opcional
Nota: No hay modulación digital "IN" cuando se utiliza un cable accesorio.
El VE-PG4 es una unidad de puerta de enlace RoIP (red de radio sobre IP) versátil que interconecta la serie IC-F5130D con otros sistemas de radio, incluso cuando los sistemas utilizan bandas diferentes*.
Como se muestra en el ejemplo, cualquier transmisión del “Sistema de radio A” se conecta a otros sistemas de radio, por lo que el usuario de radio en el “Sistema de radio A” puede hablar con todos los usuarios de radio conectados en la figura.
* La operación de banda cruzada puede estar prohibida en algunos países.
Verifique los requisitos legales de su país antes de la instalación.
| IC-F6130D |
|---|
| Cobertura de frecuencia |
|
UHF2 400–520MHz |
|---|
| Número de canales | 128 canales/8 zonas |
|---|
| Tipo de emisión | EE. UU., EXP 50 W/45 W |
| 16K0F3E (25 kHz)*/11K0F3E (12,5 kHz)/4K00F1E, F1D (6,25 kHz) |
|---|
| EXP 25W | 16K0F3E (25 kHz)/14K0F3E (20 kHz)/8K50F3E (12,5 kHz)/4K00F1E, F1D (6,25 kHz) |
|---|
| Requisito de fuente de alimentación | EE. UU., EXP 50 W/45 W | 13,6 V CC nominal |
|---|
| EXP 25W | 13,2 V CC nominal |
|---|
| Drenaje actual (aproximado) | Transmisión (alta) |
| 7,9 Un tipo. (45 W)
4,8 A típ. (25W) |
|---|
| Rx (Máx./En espera) | 0,8 A tipo. / 150 mA típ. |
|---|
| Impedancia de antena | EE. UU., EXP 50 W/45 W | 50 Ω (SO-239) |
|---|
| EXP 25W | 50 Ω (BNC) |
|---|
| Rango de temperatura de funcionamiento | –30 °C a +60 °C, –22 °F a +140 °F |
|---|
Dimensiones (Ancho×Alto×Pr)
(Proyecciones no incluidas) | 150 × 45 × 151,8 mm, 5,9 × 1,8 × 6,0 pulgadas
|
|---|
| Peso (aproximado) | 1,23 kg, 2,7 libras |
|---|
* El ancho de banda de 25 kHz ya no está disponible para los licenciatarios de la Parte 90 de la FCC para las versiones de EE. UU.
Transmisor
|
| IC-F6130D |
|---|
| Potencia de salida (nominal) | EE. UU., EXP 50 W/45 W |
| 45 W, 25 W, 4,5 W (Hola, L2, L1) |
|---|
| EXP 25W |
| 25 W, 10 W, 5,8 W (Hola, L2, L1) |
|---|
| Estabilidad de frecuencia | ±1,0 ppm |
|---|
| Emisiones espurias | EE. UU., EXP 50 W/45 W | 80 dB típico. |
|---|
| EXP 25W | 0,08 μW (típico) (≤ 1 GHz)
0,03 μW (típico) (> 1 GHz) |
|---|
| Distorsión armónica de audio (AF 1 kHz 40% de desviación) | 0,7% típ. | 0,8% típ. |
|---|
| Hum y ruido FM (sin filtro CCITT) | 82/77 dB tipo. (W/N) | 76/70 dB tipo. (W/N) |
|---|
| error FSK | 1,8% tipo. | 1,7% tipo. |
|---|
Receptor
|
| IC-F6130D |
|---|
| Sensibilidad | SINAD analógico de 12 dB
(EE. UU., EXP 50/45 W) |
| 0,22 μV (–120 dBm) típ. (W/N) |
|---|
Analógica SINAD 20 dB
(EXP 25 W) |
| –5,0/–5,0/–2,0 dBμV fem típ. (W/M/N) |
|---|
| BER digital del 1% |
| –5,0 dBμV fem típ. |
|---|
| Selectividad de canales adyacentes | EE. UU., EXP 50 W/45 W |
| 76/58/69 dB típ. (W/N/D) |
|---|
| EXP 25W |
| 76/76/74/69 dB tipo. (S/M/N/D) |
|---|
| Rechazo de respuesta espuria |
| 75 dB típico. |
|---|
| Rechazo de intermodulación | Analógico (EE.UU., EXP 50/45 W)
(EXP 25 W) |
| 74 dB típico.
69 dB típico. |
|---|
| Digital |
| 74 dBμV fem típ. |
|---|
| Zumbido y ruido |
| 64/53 dB tipo. (W/N) |
|---|
| Potencia de salida AF | SP externo | Tipo de 4 W. (con 5% de distorsión, carga de 4 Ω) |
|---|
Especificaciones militares de EE. UU. aplicables
Icom fabrica productos resistentes que han sido probados y han superado los siguientes requisitos MIL-STD y estrictos estándares medioambientales.
Estándar
| MIL-810G |
|---|
| Método | Procedimiento |
| Baja presión | 500,5 | yo, yo |
| Alta temperatura | 501.5 | yo, yo |
| Baja temperatura | 502.5 | yo, yo |
| Choque de temperatura | 503.5 | CI |
| Radiación solar | 505.5 | I |
| Humedad | 507.5 | II |
| Vibración | 514,6 | I |
| Choque | 516,6 | yo, iv |
También cumple con las normas MIL STD 810 -C, -D, -E y -F equivalentes.
Todas las especificaciones indicadas están sujetas a cambios sin previo aviso ni obligación.
Accesorios Suministrados
- HM-152 Micrófono de mano
- Cable de alimentación CC
- Kit de soporte de montaje
- Colgador de micrófono
