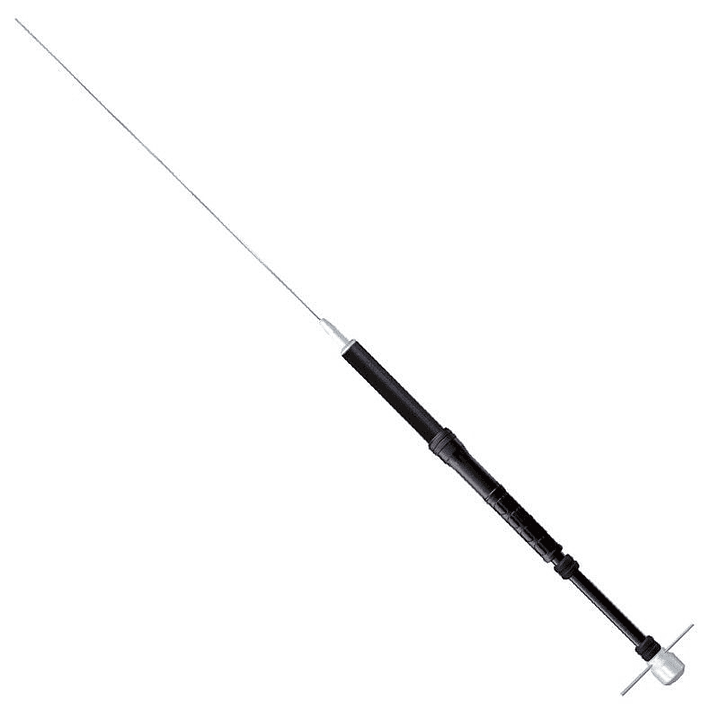

Yaesu ATAS-25 es una antena de sintonización manual portátil, ideal para usar con transceptores HF para FT-991A FT-891

El ATAS-25 es una antena de sintonización manual portátil, ideal para usar con transceptores HF. Diseñado para el montaje en un trípode de cámara estándar (espárrago de 1/4 '), el ATAS-25 se ajusta deslizando hacia arriba o hacia abajo el cortocircuito de la bobina de carga y seleccionando el número apropiado de las secciones superiores Los cables para el contrapeso se suministran. El ATAS-25 está hecho de materiales de alta calidad para una máxima eficiencia y es el compañero de viaje ideal para sus transceptores HF!

Procedimientos de ajuste de la antena
1. Refiriéndose a la siguiente figura, levante y baje el conjunto de la bobina escuchando el ruido de la banda y busque la posición donde el conjunto de la bobina produce el ruido más alto en el receptor. Si no obtiene un pico de sensibilidad cuando la bobina está completamente retraída a la posición más baja (más corta) posible, retire un elemento radiante del conjunto de la bobina e intente nuevamente. La longitud total de la antena puede ser excesiva.
2. Coloque el transmisor en el modo CW y verifique la lectura del indicador ROS.
3. Refiriéndose nuevamente a la figura a continuación, gire con cuidado la unidad de la bobina hacia la derecha o hacia la izquierda mientras recibe el transceptor. Al final del ajuste, aleja la antena y revisa nuevamente el ROS; repetir (o revertir) el procedimiento
para obtener el mejor ROS. Durante la transmisión no toque la bobina.

Características técnicas


Rango de frecuencia: 7/14/21128150/144/430 MHz. Bandas amateur.
Altura (aprox.): Hasta 2.2 m durante el uso Mín. 0.6 m para el transporte
Peso (aprox.): 930 g
Impedancia entrante: 50O
Max. Entrada: HF / 50MHz: 100W (SSB / CW, 50% de factor de uso) 50W (AM / FM) 144/430 MHz: 5OW (TODO MODO)
ROS sintonizado: menos de 2.0: 1

Artículos suministrados
Elementos radiantes
Elemento radiante (para banda VHF)
Elemento radiante (para banda UHF)
Cables radiales (6 m, 3 my 2 m de longitud)
Cable de repuesto radial (10 m de largo)
Llave macho hexagonal
